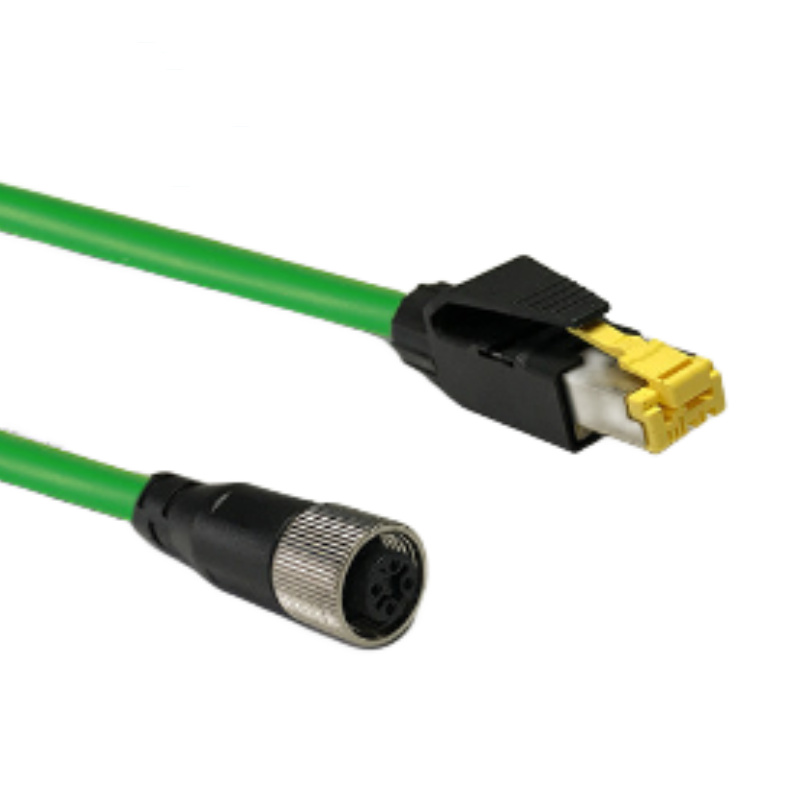

PROFINET TYPE A 组件 M12-RJ45
产品应用
专为PROFINET协议设计，用于广泛的工业以太网场合应用，直接连接两个电子设备、仪器等，可应用在EtherCAT和EtherNet/IP。适用于固定安装,室内应用。
技术参数
— 温度范围
固定安装 :
PVC: -20℃ ~70℃
PUR: -40℃ ~80℃
安装期间 :
PVC: -5℃ ~60℃
PUR: -5℃ ~60℃
— 特性阻抗
100±15Ω
— 防护等级
M12: IP67
RJ45: IP20
— 编码方式
D(M12)
— 最小弯曲半径
固定安装：10D(D= 电缆直径）
移动安装：15D(D= 电缆直径）
电缆结构
导体：实心裸铜导体
绝缘：PE
屏蔽：铝箔屏蔽加镀锡铜编织
护套：见下表
颜色：绿色（近似 RAL 6018）
一端接 4 芯 M12 连接器，一端接 RJ45 插头
特点
电缆阻燃性满足 IEC60332-1
具有极好的抗外部电磁干扰能力
使用寿命长
使用灵活，可轻易更换使用设备
提供多种长度和护套选择
优良的 CAT5e 性能
